金属壁材 非住宅用

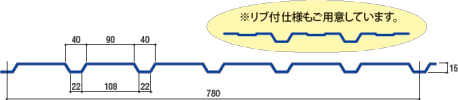

ICデプスサイディング F-1 ／ ICデプスサイディングF-1リブ
● 大型建物にIC折板と最も調和する組み合わせを考慮して開発した、広巾タイプのサイディングです。立体感のあるワイドな面巾は、建物の外観をダイナミックに演出し、横葺きに使用するとイメージを一新した優雅さが強調できます。

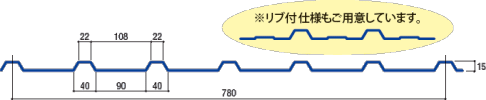

※リブ付仕様もご用意しています。
断面性能
| 板厚 | 断面積 | 単位重量 | 断面2次モーメント | 断面係数 | |
|---|---|---|---|---|---|
| mm | c㎡/m | Wkg/m | Wkg/㎡ | Ix（cm4/m） | Zx（cm3/m） |
| 0.4 | 4.48 | 3.05 | 4.01 | 4.23 | 2.39 |
| 0.5 | 5.60 | 3.77 | 4.96 | 5.23 | 2.96 |
| 0.6 | 6.72 | 4.49 | 5.91 | 6.22 | 3.52 |
| 0.8 | 8.94 | 5.92 | 7.79 | 8.13 | 4.61 |
カラーGL鋼板
仕様
| 板 幅 | 914mm |
|---|---|
| 板 厚 | 0.4mm～0.8mm |
| 長 さ | スケッチサイズ |
| 1㎡当りに必要なm数 | 約1.32m |
| 素 材 | カラーGL鋼板 ガルバリウム鋼板 フッ素樹脂塗装鋼板GL |

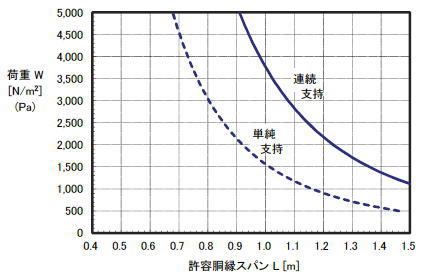

許容梁間
ICデプスサイディング F-3 ／ ICデプスサイディングF-3リブ
● シンプルな直線を活かして働き巾を広げ、経済性を追求したサイディングです。建物の高さ、規模、スタイルによって使い分けてください。
断面性能
| 板厚 | 断面積 | 単位重量 | 断面2次モーメント | 断面係数 | |
|---|---|---|---|---|---|
| mm | c㎡/m | Wkg/m | Wkg/㎡ | Ix（cm4/m） | Zx（cm3/m） |
| 0.35 |
3.96 |
2.69 |
3.45 |
1.32 |
1.21 |
| 0.4 |
4.52 | 3.05 |
3.91 | 1.49 |
1.37 |
| 0.5 |
5.63 |
3.77 |
4.83 |
1.84 |
1.69 |
カラーGL鋼板
仕様
| 板 幅 | 914mm |
|---|---|
| 板 厚 | 0.35mm～0.5mm |
| 長 さ | スケッチサイズ |
| 1㎡当りに必要なm数 | 約1.28m |
| 素 材 | カラーGL鋼板 ガルバリウム鋼板 フッ素樹脂塗装鋼板GL |

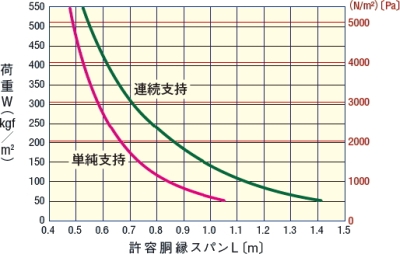

許容梁間
ICデプスサイディング F-4 ／ ICデプスサイディングF-4リブ
● 優雅な広巾の面を活かし、経済性を追求したサイディングで、建物の大小を問わず、どんな外壁にも美しく調和します。
断面性能
| 板厚 | 断面積 | 単位重量 | 断面2次モーメント | 断面係数 | |
|---|---|---|---|---|---|
| mm | c㎡/m | Wkg/m | Wkg/㎡ | Ix（cm4/m） | Zx（cm3/m） |
| 0.35 |
3.96 |
2.69 |
3.45 |
1.32 |
1.21 |
| 0.4 |
4.52 | 3.05 |
3.91 | 1.49 |
1.37 |
| 0.5 |
5.63 |
3.77 |
4.83 |
1.84 |
1.69 |
カラーGL鋼板
仕様
| 板 幅 | 914mm |
|---|---|
| 板 厚 | 0.35mm～0.5mm |
| 長 さ | スケッチサイズ |
| 1㎡当りに必要なm数 | 約1.28m |
| 素 材 | カラーGL鋼板 ガルバリウム鋼板 フッ素樹脂塗装鋼板GL |
許容梁間
ICデプスサイディング M-5
● 面にM型ラインの加工を施し変化をもたせ、陰影で微妙に変化する動的な効果を形にしました。その斬新なデザインは、どんな外壁にも見事に調和し、内装・天井材に使用すると、さらに効果的です。
断面性能
| 板厚 | 断面積 | 単位重量 | 断面2次モーメント | 断面係数 | |
|---|---|---|---|---|---|
| mm | c㎡/m | Wkg/m | Wkg/㎡ | Ix（cm4/m） | Zx（cm3/m） |
| 0.27 |
3.06 |
2.12 |
2.72 |
0.91 |
1.04 |
| 0.3 |
3.39 |
2.34 |
3.02 |
1.01 |
1.15 |
| 0.35 |
3.96 |
2.69 |
3.48 |
1.17 |
1.33 |
| 0.4 |
4.52 | 3.05 |
3.94 | 1.32 | 1.51 |
| 0.5 |
5.63 |
3.77 |
4.87 |
1.63 |
1.86 |
カラーGL鋼板
仕様
| 板 幅 | 914mm |
|---|---|
| 板 厚 | 0.27mm～0.5mm |
| 長 さ | スケッチサイズ |
| 1㎡当りに必要なm数 | 約1.28m |
| 素 材 | カラーGL鋼板 ガルバリウム鋼板 フッ素樹脂塗装鋼板GL カラーステンレス |
許容梁間
ICデプスサイディング R-6
● 面にさざ波加工を施し、外壁の優雅さをさらに強調しました。
光と影が織りなす表情の変化は、どんな建物にも見事に調和し、内装・天井材にも幅広くご使用いただけます。
断面性能
| 板厚 | 断面積 | 単位重量 | 断面2次モーメント | 断面係数 | |
|---|---|---|---|---|---|
| mm | c㎡/m | Wkg/m | Wkg/㎡ | Ix（cm4/m） | Zx（cm3/m） |
| 0.27 |
3.06 |
2.12 |
2.72 |
1.04 |
0.94 |
| 0.3 |
3.39 |
2.34 |
3.00 |
1.15 |
1.05 |
| 0.35 |
3.96 |
2.69 |
3.45 |
1.33 |
1.21 |
| 0.4 |
4.52 | 3.05 |
3.91 | 1.50 | 1.38 |
カラーGL鋼板
仕様
| 板 幅 | 914mm |
|---|---|
| 板 厚 | 0.27mm～0.4mm |
| 長 さ | スケッチサイズ |
| 1㎡当りに必要なm数 | 約1.28m |
| 素 材 | カラーGL鋼板 ガルバリウム鋼板 フッ素樹脂塗装鋼板GL カラーステンレス |
許容梁間
IC角スパン156
● 角山の立体感を強調した化粧パネルです。
● ジョイント部はボルトが現れない差込式です。
● 現場での作業が楽で仕上がりがきれいです。
● 意匠重視の個性的な演出が経済的にできます。

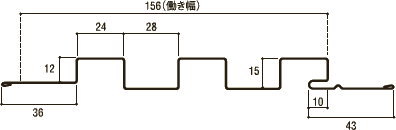

断面図
仕様
| 板 幅 | 303mm |
|---|---|
| 板 厚 | 0.5mm |
| 働 き 幅 | 156mm |
| 1m当りの重さ | 1.256kg |
| 長 さ | 最短0.8mm |
用途

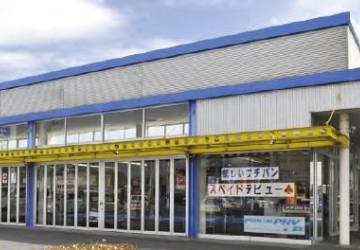

ショッピングモール、ショールーム、店舗、公民館、工場、倉庫、レジャー・遊技施設の内外装材。

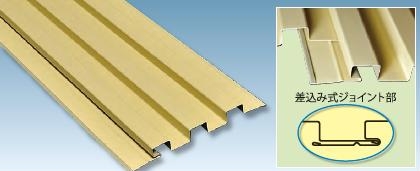

本体形状とジョイント部
断面性能
| 板厚 | 単位重量 | 断面2次モーメント | 断面係数 | |
|---|---|---|---|---|
| mm | Wkg/m | Wkg/㎡ | Ix（cm4/m） | Zx（cm3/m） |
| 0.5 |
1.256 |
8.05 |
2.98 |
3.83 |
ICスパン150
フラットな看板が素早く、きれいに仕上がります。
● フラットな面がきれいに仕上がる化粧パネルです。
● 規格化した標準役物を使って迅速に施工できます。
● ジョイント部はボルトが現れない差込式です。
● 屋外広告の看板やショッピングモールの内外装材に最適です。

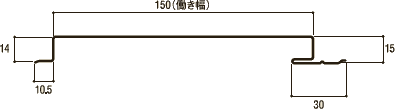

断面図
仕様
| 板 幅 | 228mm |
|---|---|
| 板 厚 | 0.5mm |
| 働 き 幅 | 156mm |
| 1m当りの重さ | 0.943kg |
| 長 さ | 最短0.8mm |
| 目 地 | なし |
用途
屋外広告の看板、ショッピングモール、ショールーム、店舗、レジャー施設の内外装材、天井、間仕切りなど。

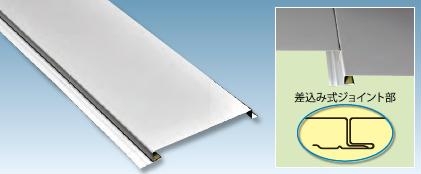

本体形状とジョイント部
断面性能
| 板厚 | 単位重量 | 断面2次モーメント | 断面係数 | |
|---|---|---|---|---|
| mm | Wkg/m | Wkg/㎡ | Ix（cm4/m） | Zx（cm3/m） |
| 0.5 |
0.943 |
6.28 |
1.11 |
1.36 |
ICサイディング ハーフ380
小さな作業スペースには小さな角波。
● 狭い場所での振り回しが楽で安全に作業できます。
● 施工はビス止め工法で素早くきれいに仕上がります。
● 形状は「リブなし」2種、「リブ付き」4種から選べます。
● 断面形状はシンプルな「リブなし」と平面の強度や歪に 対処した「リブ付き」を用意しました。

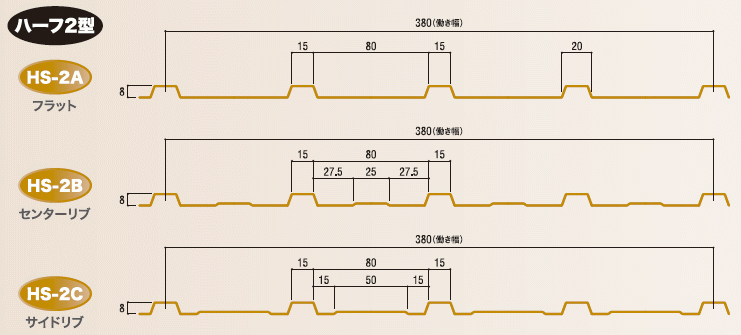

断面形状
標準仕様
| 板 幅 | 457mm |
|---|---|
| 板 厚 | 0.35～0.5mm |
| 働 き 幅 | 380mm |
| 重さ(1m当たり) | 0.35mm 1.345kg 0.5mm 1.885kg |
| 長 さ | スケッチサイズ |
用途
住宅、店舗、商業ビル、ショッピングモール、ショールーム、スポーツ・レジャー施設、工場、倉庫、駐車場などの新築・改修用。
